英国PA针式水听器

    产品型号
    4.0mm 针式水听器 /
    2.0mm针式水听器 /
    1.0mm针式水听器 /
    0.5mm针式水听器 /
    0.2mm针式水听器 /
    0.075mm针式水听器 /
    0.04mm针式水听器
产品介绍

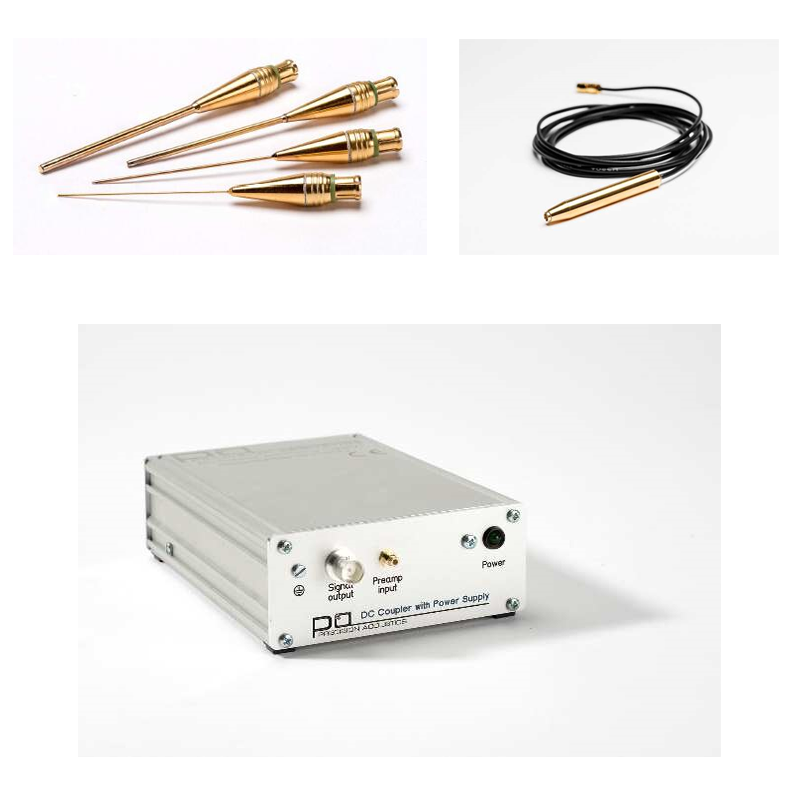

英国PA公司生产一系列PVDF针式水听器,该高性能针式水听器系统由一系列可互换的聚偏氟乙烯针式水听器探头,水下前置放大器和直流电源组成。针式水听器探头从0.04mm- 4mm的可选直径范围,膜的厚度从9µm28µM.如果您有其他特殊的需求,请联系我们。所有系统都需要水下前置放大器和直流电源。





输出阻抗

典型探针灵敏度

灵敏度误差

典型频率响应

传感器材料

传感器尺寸

4.0mm

27pF+/- 4pF

8V/MPa

(相当于 -222dB re 1V/uPa)

单个探针之间灵敏度的变化约为:+/-3dB

Flat (+/-2dB): 200kHz to 3MHz
Flat (+/-4dB): 80kHz to 8MHz
Hydrophone useable down to 5kHz

28微米厚的金电极的聚偏氟乙烯(PVDF)薄膜

直径4.0mm

2.0mm

27pF+/- 4pF

3.5V/MPa

(相当于 -229.1dB re 1V/uPa)

单个探针之间灵敏度的变化约为:+/-3dB

Flat (+/-2dB): 400kHz to 6MHz
Flat (+/-4dB): 100kHz to 10MHz
Hydrophone useable down to 5kHz

28微米厚的金电极的聚偏氟乙烯(PVDF)薄膜

直径2.0mm

1.0mm

27pF+/- 4pF

850nV/Pa

(相当于 -241.4dB re 1V/uPa)

单个探针之间灵敏度的变化约为:+/-3dB

Flat (+/-2dB): 3 to 12MHz
Flat (+/-4dB): 200kHz to 15MHz
Hydrophone useable down to 5kHz

28微米厚的金电极的聚偏氟乙烯(PVDF)薄膜

直径1.0mm

0.5mm

18pF+/- 3pF

300nV/Pa

(相当于 -250.5dB re 1V/uPa)

单个探针之间灵敏度的变化约为:+/-3dB

Flat (+/-2dB): 3 to 15MHz

Flat (+/-4dB): 1 to 15MHz

9微米厚的金电极的聚偏氟乙烯(PVDF)薄膜

直径0.5mm

0.2mm

13pF+/- 2pF

55nV/Pa

(相当于 -265.2dB re 1V/uPa)

单个探针之间灵敏度的变化约为:+/-3dB

Flat (+/-2dB): 5 to 25MHz

Flat (+/-4dB): 1 to 35MHz

9微米厚的金电极的聚偏氟乙烯(PVDF)薄膜

直径0.2mm

0.075mm

14pF+/- 2pF

10nV/Pa

(相当于-280.2dB re 1V/uPa)

单个探针之间灵敏度的变化约为:+/-3dB

Flat (+/-2dB): 3 to 15MHz
Flat (+/-4dB): 1 to >30MHz

9微米厚的金电极的聚偏氟乙烯(PVDF)薄膜

直径0.075mm

0.04mm

14pF+/- 2pF

6nV/Pa

(相当于 -284.4dB re 1V/uPa)

单个探针之间灵敏度的变化约为:+/-3dB

Flat (+/-2dB): 3 to 15 MHz

Flat (+/-4dB): 1 to >30 MHz

9微米厚的金电极的聚偏氟乙烯(PVDF)薄膜

直径0.04mm
