北京海洲赛维科技有限公司成立于2009年8月，从成立初期代理销售国外各类海洋仪器设备，到现如今自主研发、生产、销售及进行大型项目的系统集成，已经逐步发展成为具有较强的市场营销网络，独立的研发实力，具备大型项目系统集成解决方案的创新型科技公司。

自2010年以来，公司坚持对自主创新和研发的投入，研发自主知识产权E700遥测终端机系列产品、海洋表层漂流浮标、ADCP伴侣、自容在线式水位计、温深仪、海洋气象潮流综合观测浮标、海床侵蚀淤积在线监测系统等等产品。其中E700遥测终端机已经广泛应用在海洋长期潮汐站、无人区地下水观测、海洋气象环境监测、海洋水质遥测等各个领域。自主研发的高精度自容在线两用式水位计，综合精度可达0.05%FS，广泛应用在海洋、湖泊、地下水监测等领域。海洋气象潮流综合观测浮标，布放于沿海港口、码头，为船舶航行，气象和波浪观测预报，提供了稳定的基础数据。

DCX17系列包含在线式和自记式两种，均可使用该软件配置。

根据您的计算机系统，选择对应驱动。支持WinXP Win7 x32 x64位

USB端口类型：USB2.0端口

同时，公司常年提供外径22mm，17mm，12mm三种不同直径的压力式液位计。

用户可通过APP实时查看仪器发回的各类参数，比如海流剖面数据、风速风向、波浪、坐标位置等等。

2018年8月22日早晨，海洲赛维技术部一行人来到北京某水库，准备对漂流浮标进行现场测试。

更新修改：

1、支持带有表面水温传感器的浮标显示和保存温度数值；

2、修正了自动更新下载的bug

3、增加了支持自动更新程序本身的自主升级

 新产品！表层漂流浮标，北斗+GPRS双通道通信，自动切换。GPS，北斗，GLONASS三星座定位，海面上定位精度2米以内。可远程更改定位发送间隔，开启闪光灯，方便回收。大容量电池+太阳能板充电，超强续航能力。配套软件可实时显示地图位置，远程发送指令，轨迹回放，数据导出等功能。有需求的朋友们赶紧下订单！

公司给客户交付水下ROV

我公司成功交付水下地形观察及测量无人遥测综合系统。

下图为野外培训现场

我公司成功交付业主无人机高精度轨迹记录器。

2013年5月6日，我公司孙经理和工程师一行人来到新疆某水电站。
经过两天的培训，用户已经掌握ADCP的实际操作。同时我们也实现了仪器的顺利交付。

要求：

1、吃苦耐劳、勤奋、立志长期从事仪器销售行业。

2、懂英语，能适应出差

3、学历大专或以上学历，理工类优先

4、待遇从优，直接发简历到hydrosurvey@163.com

文件大小：3.21MB

上传时间：2018-07-27

文件说明：D100水位计设置软件

我司成功交付雷电监测系统。

下图为安装现场：

我公司中标两套波浪浮标项目。两套浮标于2017年8月21日成功布放完成。

以下是现场布放图：

以下是安装现场：

安装现场：

经过公司全体员工的努力，公司在国家海洋局海洋设备招标采购（四）项目中，积极参与投标竞标，最后，我公司以最高的综合分中标星站DGPS设备。

图为投标现场

文件大小：1.68MB

上传时间：2018-07-27

文件说明：遥测终端机产品彩页

试验用的橡皮艇：

在湖中进行水下地形测量的数据采集工作：

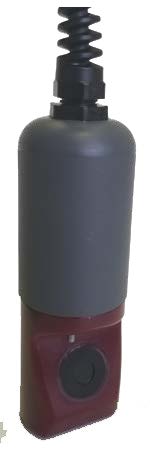

技术指标

光源波长：880 纳米

散射角：15-150°（峰值灵敏度约为 90 °）

线性度：+5 % 0-1600 NTU

浊度量程：0-1600NTU

温度系数：< 0.05 %/℃

工作温度：0℃ 至 65℃

耐压范围：50m

供电电压：12VDC

数据输出：RS485 ModBus

材    质：外壳-钛合金；传感器-环氧树脂

尺    寸：直径34mm ，长235mm（含传感器和接头）

重    量：＜465g（不含线缆）

WP640          机载热红外成像仪

红外图像        640 x 512 / 1280x1024 像素

测温范围        -25℃~+150℃，-40℃~+550℃

测温灵敏度     0.05℃(50mK)

测温精度         ±2%或者±2℃（实测值＜±1℃）

帧频                9 Hz

光谱范围          7.5~13.5μm

镜头规格          18°、32°、45°、69°可选，可自行更换

数字变焦          1~12x 可持续变焦

数码相机

空间分辨率       1920x1080 像素（FHD）

视角/焦距         6.9°~58.2°/焦距33.0mm~3.3mm

光学变焦          大于2000万像素混合,光学变焦30x

光学变焦          热红外与多光谱相机双镜头，含定焦和变焦，具有防振补偿功能

其他功能

总线协议          CAN 及SBus 总线协议，兼容DJI A3 控制器，支持18 通道信号

触发器             PWM，S.Bus 或外部TTL 触发

功能选项          温度范围设置，报警模式(等温线)，最大值/最小值/中心点分析，缩放，图像捕捉，视频捕捉，模式等

内存                 内部高速SSD 128GB；外接SD 卡插槽，USB 可外接U 盘

GPS 信息          外接GPS 时可将GPS 数据直接记录在图像或者视频内

探测器类型       非制冷微型VOx微型红外探测器

发射率校正        在软件中校正

其他校正           反射温度与大气温度校正

供电                 9~36VDC，12W

尺寸重量           83mmx85mmx68mm、<450g

工作温度           -15℃~+50℃

WP高精度红外热像仪专用云台

结构                 无刷云台

硬件功能          内置三路供电输出、触发、图传、坐标记录等

尺寸                 160mm×130mm×175mm

角度抖动量        ± 0.015°

安装方式            快拆式

云台增稳范围

俯仰方向:          +40°至 -130°

横滚方向:          ± 90°

快拆结构           DJI SKYPORT

工作环境温度     -15℃ ~ 50℃

重量                  ＜500g

二次开发            提供二次开发及改装服务，以搭载不同设备

光谱范围： 2-16μm

光谱分辨率：4，8，16 cm^-1可调

光谱准确度： 整个光谱范围为 ±1 cm^-1

扫描速度： 1帧光谱/秒，标称值，光谱分辨率为 4cm^-1

光通量： 0.016cm2球面度

模拟数字转换器： 16位，全测量范围 ±10V

FFT大小： 1024–32,768，取决于光谱分辨率的选择

仪器工作温度范围：15–35℃

检测器：单元 InSb和 MCT复合

探测器：CMOS

镜头：标配 1”口径镜头（视场角 4.8度），可选2”（2.4度）、 4”（1.2度），以及相应的冷热校准黑体

主机外观：嵌入式计算机， 主机集成全日光可读 LCD显示屏

操作软件：光谱测量、标定、实时处理及显示、存储等功能

尺寸：36cm x 20cm x 23cm

重量：7Kg

主要应用场景

 航空地面遥感、热红外光谱分布测量、温度测量、发射率测量

成像方式           画幅式成像

光谱范围           500 nm ~ 900 nm

采样间隔           8nm

波段数               41

镜头规格           16mm,f/1.4 标准

空间分辨率        500×500 像素

地面分辨率        3cm 像素@30m

 总视场角           29.5 度

采集频率           5-8 帧/s

数据读取           12-bit

光扫描仪回波     标配5 次回波（可定制无限次）

整体尺寸            5.37" x 3.44" x 2.77"

总重量               1.5 lb. (0.7 kg)

功率消耗            < 19 W @ 8 ~16 VDC

存储空间            内置400GB 固态存储

系统接口            1 个USB3.0 接口，1 个千兆网口、1 个串口、2 个HDMI 接口

附件配件             三轴增稳云台，直接匹配无人机

激光雷达单元技术参数

线数                   210 线

重复扫描精度      优于5mm@100m

量程                   190m@10%反射率；260m@20%反射率;800m@80%反射率

扫描视场角         100 度

角度精度            ＜0.001°

波长                   1535nm

测距精度            ＜2cm（@20m）

光束发散度          0.28°（垂直）×0.03°（水平）

点云输出             720,000 点/秒

惯导系统

GNSS                  GPS，GLONASS，BeiDou

姿态精度             (RMS) (R;P;H)0.005;0.005;0.02

定位精度           （H）0.02m；（V）0.05m

姿态精度              0.004°（后处理）

无人机平台

尺寸（展开状态，不含桨叶）      长810 毫米，宽670 毫米，高430 毫米

尺寸（折叠状态，含桨叶）         长430 毫米，宽420 毫米，高430 毫米

对称电机轴距                              895 毫米

重量（含下置单云台支架）          空机重量（不含电池）：约3.77 千克

空机重量（含双电池）                 约6.47 千克

最大载重                                     6.0 千克

最大起飞重量                               9.2 千克

悬停精度

                                                   垂直：

                                                   视觉定位正常：±0.1m；GPS 正常：±0.5m

                                                   RTK 定位正常：±0.1m

                                                   水平：

                                                   视觉定位正常：±0.3m；GPS 正常工作：±1.5m

                                                   RTK 定位正常：±0.1m

地质研究、探矿

遥感测量

农作物监测

森林研究、海洋学研究

探测器

类型           线阵传感器/ InGaAs 传感器

传感器        300~1100nm： 2048 像素传感器；1100~2500nm： InGaAs 512 像素制冷型传感器二级TEC 制冷

光学参数

光谱范围     300~2500 nm

光谱分辨率  ≤1.5 nm@756nm；≤9 nm@1400nm

数据输出通道数     2560

波长重复性            ≤0.5nm

波长准确度优于      ±0.3 nm

输入                        1.5m 光纤束（25°视场角），可选前置镜头改变视场角，光纤长度可选

视场角                     小视场角镜头，1º/8º/15º/25º可选

指示激光波长            650 nm

指示激光功率             5 mW

最大辐射                    VNIR 2 倍太阳光/SWIR 10 倍太阳光

辐射校准精度              ＜5%

信噪比                         可见光：≥800:1；短波红外：≥15000:1

光谱采样间隔               可见光：0.4nm，短波红外：1.0 nm

光谱平均次数               最高可达10 万次

分光扫描方式               光栅分光，线阵探测器，光学部件全固定；

                                    为了确保稳定性和可靠性，不采用扫描光栅方式。

电气参数

积分时间                       1ms ~ 10 s/自动优化积分时间

操作系统                       Android 8.0

触控屏                           7 寸电容触摸屏，分辨率1280×720，多点触控

数据输出接口                 标配：USB、蓝牙、WIFI

地理位置                        内置GPS 定位系统

角度数据                        MC3430 陀螺仪光学测试角度0°~ 180°

供电电源                        外置锂电池包，可外置12V 供电/车载供电

电池续航时间                 >2.7H（户外工作），电池可更换

最大工作电流                 6 A

存储温度                        -20°C ～ +65°C

操作温度                        -10 ～ 50 oC

工作湿度                        < 90% RH（不结露）

软件

软件功能数据接收软件，能实时动态显示地物的光谱曲线；能提供透射、反射等测量模式

技术参数

整体输出指标

可测参数       被覆盖度 FVC、归一化植被指数 NDVI、叶面积指数 LAI、比值植被指数、

                     郁闭度、可直接输出 GCC，RCC，BCC，红绿指数等植被指数

叶面积指数    精度优于士 2%      量程：0~12 ㎡/㎡  分辨率：≤0.01

传感器参数

RGB 传感器    CMOS 型，标准 RGB 真彩色图像输出，1200 万像素，视场角 78°

红外传感器     500 万像素，视场角 78°

                       感应波段：红光 650nm，近红外波 850 nm（半波宽±10 nm）

镜头最大视场角   78°（可定制鱼眼镜头）

支持 GPS/北斗定位

拍摄角度实时监测

翻滚角：0~360°；俯仰角：0~90°；方位角：0~360°

支持传感器角度信息通过字符叠加显示到图像顶部

具备自动识别多种植被名称功能：可识别常见的 9 门类共上百种植物

图像调节       亮度、色度、饱和度、红平衡、蓝平衡，支持一键复位

数据管理    支持本地与云端保存、数据自动导入与地图显示、计算结果地图标注

工作环境      工作温度：-10 ℃～50 ℃  ； 工作湿度：0%～99%  RH（无凝结）

数据与传输

测量模式    无人值守全自动和人工便携式采集，可定时采集，定时传输,  可远程视

                  频实时观测植被生长，并通过远程控制实时采集和自定义采集频率进行采集

输出图像     三种图像输出（RGB 图像，NDVI 图像，NIR 图像）

传输方式     FTP 和 HTTP 传输（图像和计算数值远程上传服务器）; 支持协议GB28181 协议;

                   支持 IP 地址：动态 IP 地址/静态 IP

仪器已获得第三方检测单位的检测报告，报告上注明具有“植被指数”和“植被盖度”功能

12波段同步成像

波段设计延续主流卫星波段组成

毫秒级级联触发，多波段影像像素级配准

一体化集成Skyport接口

指标参数

传感器      CMOS靶面大小：1/3"；有效像素：1.2Mpx

快门类型   全局; 光学窗口：蓝宝石光学玻璃窗口

量化位数    12bit

视场范围     49.5°×38.1°，覆盖宽度：110m×83m@h120m

地面分辨率   8.65cm@h120m

标配波段^[1]   Dual：紫(410nm@35nm)，蓝(490nm@25nm)，橙(610nm@30nm)，

                               红(650nm@27nm)，红边(780nm@13nm)，近红外(940nm@30nm)

                       V2：蓝(450nm@30nm)，绿(555nm@27nm)，红(660nm@22nm),

                               红边1(720nm@10nm)，红边2(750nm@10nm)，近红外(840nm@30nm)

主机尺寸及重量      ≤80mm X75mmX55mm、≤660g

供电^[2]、功耗          12V、≤20W@12V

图片格式                  16bit原始TIFF & 8bit 反射率JPEG(包含GPS、环境光信息)

触发模式                   外部触发、定时触发、重叠率触发、级联触发

工作及存储环境温度  -10℃~+50℃(相对风速≥1m/s)、-30℃~+70℃

拼接软件                    Yusense Map

分析软件                     ENVI、ArcGIS等第三方软件

温度量程：-60℃至110℃

测量精度：±0.2℃

重复性：±0.05℃

响应时间：1s

光学镜：透镜

波长范围：8-14μm

视野范围：22°的半角。由测量目标产生的锥面和探测器产生的锥顶之间构成的圆锥体顶角

的一半定义为FOV，测量目标的温度范围是一个圆形，它98%的辐射视野是由探测器发射出

来的。长期稳定性：年倾斜率变化<2%(锗过滤器保持清洁状态时)

数据采集发送终端

仪器安装现场与调度室和数据机房进行数据通讯时，可以数据采集、存储、发送一体遥测终

端机，它可以跟以上热红外辐射传感器相连接。

（1）全密封式的设计，内置磁性开关，增加防水性能。

（2）内置独立的温度和大气压传感器，大气压分辨率0.1mbar，相对精度±0.5mbar，气温

精度±0.8℃。

（3）数据断线或者意外发送中断后，可自动补发，具有超大容量补发缓存机制。

（4）可以远程设置采集间隔、发送间隔、远程重启设备、更新软件。

（5）现场可激活设备内WiFi 热点，使用手机连接WiFi 后进行配置，使用配置更方便。

（7）4G 网络通讯，具有TCP/IP 固定端口通讯、发送数据电子邮件两种数据报送方式。

（8）通信接口：支持RS232,RS485 通信。

（9）内置存储：不小于32Mbit 数据缓存。

（10）电源管理：内置太阳能充电管理功能，可在外接电源和内置电池电压自动切换。

（11）低功耗设计，待机电流低于1mA

（12）顶部配有显示屏，可显示当前网络信号和传感器测量值

系统软件

软件采用web 版。Web 版是在服务器上安装一套web 版数据中心，建立数据web 网站，

用户可以通过用管理员授权的用户名和密码来登录网站查看数据，并进行历史数据查询。

web 版软件可以进行数据的入库、历史数据查询、实时数据的显示等操作。客户可用户名、

密码来查看实时的数据。同时提供手机APP 进行数据查询

量程范围 0~500mg/L; 0~500NTU

精  确 度 ＜10%

分  辨 率 0.01mg/L

重  复 性 ＜3%

漂  移 性 ＜3%

测量光程 20mm

信号接口 RS485 Modbus RTU

• ROV导航实时导航

• 水下避障

• 潜水员探测和跟踪

• 船体和建筑物检

该盐度计是由电导池、水槽、信号源、测量电路、A/D转换、水泵、搅拌器、显示屏、电源等部分组成，两个电极电导池（一个注入标准海水，一个注入样品海水），接入测量电路，通过软件的计算，即可得到样品的盐度值。

主要技术指标

(1) 盐度测量范围 : 2~42

(2) 分辨率 : 0.0001

(3) 精密度 : ±0.001

(4) 准确度 : ±0.005

(5) 稳定性：连续工作8小时，盐度测值漂移±0.005

(6) 测量值输出形式：a、彩色液晶显示     b、可存储16组数据    c、内置打印机

(7) 测水样速度: 40 s测量一次水样

(8) 使用环境条件 :工作温度 : 5~35°C       存储温度 : -40~55°C   相对湿度 : <90%

(9) 电源 : ~220V+10%

(10) 尺寸: 49cm*30cm*38cm(长*宽*高)

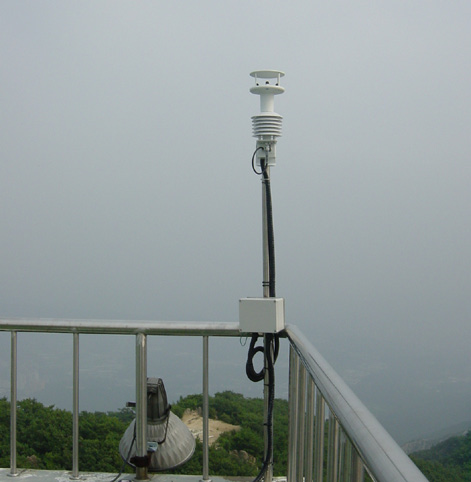

WS 200 风向风速

WS 300 温湿度，气压

WS 400 温湿度，气压，雨量

WS 500 风向，风速，温湿度，气压

WS 600 风向，风速，温湿度，气压，雨量

WS 700 风向，风速，温湿度，气压，雨量，光辐射

测量范围

测量精度

分辨率

风速

0~ 40m/s

10 m/s  时为 5%

0.1m/s

风向

0~ 359.9°

10 米/秒时±3°

0.1°

空气温度

-40~  ＋80 ℃

±1.1℃ （20℃）

0.1℃

大气压力

300~ 1100 mbar

0.5mbar（25℃）或更高

0.1mbar

横摇和纵摇

50°

±1°，范围为±30°

0.1°

三轴罗盘

0~359.9°

静态精度 1°；动态精度 2°

0.1°

GPS 精度

3m with WAAS/EGNOS

工作温度

-25~ +55℃

供电电压

9~ 40 VDC

耗电量（@12VDC）

<75 mA （<0.9 W） （12  VDC）

重量

300g

通讯接口

RS232 或 RS422 &  CAN

1 Hz（典型值）。用户可选。建议最大  10 Hz

最大剖面范围*          60–90m    30–40m   12–20m   4–10m

分层厚度                   2–8m        1–4m       0.3–4m    0.1–2m

声束开角                   3.7°           3.0°          3.4°          1.7°

最小盲区                   1m            0.50m      0.20m       0.05m

声束数量                    3

最多分层                   128

流速测量范围             ±10m/s(可定制更大范围的型号)

流速测量精度              测量值的1%±0.5cm/s

1200 kHz

600 kHz

300 kHz

流速剖面

深度单元尺寸

标准量程 12 m

标准量程 50 m

标准量程110 m

垂直分辨率

量程      标准差

量程      标准差

量程     标准差

0.25 m

11 m     14.0 cm/s

1 m

13 m     3.6 cm/s

42 m     7.0 cm/s

83 m    14.0 cm/s

2 m

15 m     1.8 cm/s

46 m     3.6 cm/s

93 m     7.0 cm/s

4 m

51 m     1.8 cm/s

103 m    3.6 cm/s

8 m

116 m    1.8 cm/s

大量程模式

2 m

19 m     3.4 cm/s

4 m

66 m      3.6 cm/s

8 m

154 m    3.7 cm/s

剖面参数

流速准确度

0.3%流速

相对ADCP±0.3 cm/s

0.3%流速

相对ADCP±0.3 cm/s

0.5%流速

相对ADCP±0.5 cm/s

流速分辨率

0.1 cm/s

0.1 cm/s

0.1 cm/s

流速量程

缺省±5 m/s,最大±20m/s

缺省±5 m/s,最大±20m/s

缺省±5 m/s,最大±20m/s

深度单元个数

1-255

1-255

1-255

Ping 率

标准4Hz,最大10 Hz

标准4Hz,最大10 Hz

标准4Hz,最大10 Hz

量程：  0-30m

分辨率：1mm

精度：   ±3mm

内置传感器

定 位：内置GNSS定位，定位精度2- 5米，可自动卫星校时

大气压：分辨率0. 1mbar，相对压力精度±0.5mbar

气 温：温度精度±0. 8℃

 大容量数据存储，16GB可存储1年以上的采集数据

内置磁性开关，IP X 67防水设计

工作温度：-40 ~ + 80 ℃

电源：系统内置20Ah可充电锂电池组，可外接直流6- 24VDC或者太阳能板

安装接口：法兰安装

数据平台

WEB平台，可浏览，查询历史数据记录，可导出潮位值。

压力精度：0.05% FS

压力分辨率：0.001Kpa

压力范围：50m ,100m 量程可选

温度精度：0.5 ℃

分辨率：0.01℃

温度范围：-5℃-40 ℃

采样频率：1秒到18小时（可设定采集间隔采集、可按条件采集）

工作模式：1、固定间隔模式   2、平均值模式 3、特征值触发模式

接口及电源

通讯端口：Lemo 6针RS485

电池：3.6V 锂电池

存储

内存：5万组数据

物理特性

尺寸：φ25mm * 230mm长（自记式，含盖）

材质：PVDF外壳+316L不锈钢或者钛合金

重量：200g

压力精度：0.05%FS

温度范围：-5—40℃

水温精度：0.1℃

通讯端口：RS232或者RS485 数字量输出

输出格式：支持ASCII明文、十六进制浮点数、十六进制整数三种输出格式

输出参数：潮位，最大波高、周期，1/10波高、周期，1/3波高、周期，平均波高、周期。

工作电压：9-26V

仪器功耗：@12V 25mA（屏幕显示开启）

压力精度：0.05%FS

压力分辨率：0.001Kpa

温度范围：-5℃-40℃

温度精度：0.5℃

温度分辨率：0.01℃

数据输出：RS485 ModBus （可选ASCII码文本输出）1Hz输出；可选4Hz

供电电压：12VDC

材    质：钛合金

尺    寸：φ22mm

重    量：＜200g（不含线缆）

压力分辨率：0.001Kpa（≤0.0001%FS）

压力范围：0~50m，0~100m 量程可选

温度精度：0.3 ℃

温度分辨率：0.01℃

采样周期：1 秒到 18 小时（用户可自定义）

平均值周期：1 秒至 250 秒

最大采样频率：8Hz

记录工作模式：

A、 固定时间间隔记录 B、间歇性平均值记录

C、定深剖面记录         D、条件事件触发记录  E、高速模式记录

时钟漂移：±5PPM/年（±158 秒/年）

存储内存：179 万组数

接口及电源

通讯端口：Lemo 5 针转 USB 插头

电池：3.6V 锂电池

物理特性

尺寸：φ25mm * 220mm 长（自记式，含盖）

材质：钛合金外壳

重量：200g

工作频率 200KHz
最大发射功率 800W
测深范围 0.2m～300m
测深精度  1cm±0.1%h (h 为水深)；1cm 水深分辨率
Ping 率40Hz
内置工控电脑
CPU4 核*1.92GHz、内存4GB
硬盘64GB
屏幕尺寸15 英寸（分辨率：1024*768）
电源DC10～36V/AC220V 适配器
功耗25W
工作温度-30～60°C
重量8.9Kg
外形尺寸370mm X 275mm X 90mm(不含支架）
外部接口
RS-232*2、USB*3、VGA、LAN
电源接口、换能器接口

双频测深仪T220
工作频率24/200KHz
最大发射功率800W
测深范围 0.2～300m@200KHz;0.3～2000m@24KHz
Ping 率30Hz
功耗32W
测深精度 1cm±0.1%h@200KHz；6cm±0.1%h@24KHz
重量8.9Kg
内置工控电脑
CPU4 核*1.92GHz、内存4GB
硬盘64GB
屏幕尺寸15 英寸（分辨率：1024*768）
工作温度-30～60°C
电源DC10～36V/AC220V 适配器
外形尺寸370mm × 275mm× 90mm(不含支架）
外部接口
RS-232*2、USB*3、VGA、LAN
电源接口、换能器接口

技术参数

• 可记录任何需要记录的

• 采样率: 8, 16, 32, 44.1, 48, 96 kHz

• Wav 文件可保存到可移动microSD卡

• 大容量存储时高达4个microSD卡

• 连续或任务循环记录

• 水听器可简单卸下，方便运输

• 水听器状态 LED

• 具有自定义增益设置的可互换水听器

• 碱性电池（12个D电池）便于运输

• LS1X 拥有两倍的电池容量

M系列水下声学调制解调器/水下声学通信机/水下通信Modems：

R系列水下声学调制解调器/水下声学通信机/水下通信Modems：

技术规格

压力精度：0.05%FS

压力分辨率：1Pa

压力范围：20m

压力温补范围：-5℃-40℃

温度精度：0.03℃

分辨率：0.001℃

温度范围：-5℃-40℃

工作模式：1,固定间隔模式  2,平均值模式3,特征值触发模式

                 4,剖面模式 5,高速模式 6,间歇高速模式

采样频率：波浪模式支持16Hz,8Hz，4Hz，2Hz；潮汐模式支持1s到12小时

存储

记录数据组数：1600万组波浪数据或800万组温深数据

接口及电源

通讯端口：Lemo6针RS485

电池：3.6V  8.5AH（自记式）

物理特性

尺寸：φ40mm *237mm长（自记式，含盖）

材质：聚甲醛POM

重量：450g(含电池)

技术指标：

压力精度：0.05%FS

压力分辨率：0.001Kpa

温度范围：-5-40℃

温度精度：0.5℃

温度分辨率：0.01℃

数据输出：RS485 ModBus （可选ASCII码文本输出），1Hz输出

材    质：316L不锈钢

尺    寸：φ12mm、19mm、22mm可选

重    量：＜200g

S2CR 48/78

S2CR 18/34

S2CR 12/24

S2CR 7/17

操作深度

聚甲醛

500m

500m

500m

500m

铝合金

1000m

1000m

1000m

1000m

不锈钢

2000m

2000m

2000m

2000m

钛合金

2000m

2000m

6000m

8000m

操作范围

1000m

3500m

6000m

8000m

频带

48 - 78 kHz

18 - 34 kHz

13 - 24 kHz

7 - 17 kHz

换能器波束

水平全向

水平全向

方向70度

半球形

倾斜范围较精确度1

0.01m

0.01m

0.01m

0.01m

方位角分辨度

0.1度

0.1度

0.1度

0.1度

信噪比

10dB

10dB

10dB

10dB

声学连接

高达31.2kbit/s

高达13.9kbit/s

高达9.2kbit/s

高达6.9kbit/s

比特误码率

少于10-10

少于10-10

少于10-10

少于10-10

内部数据缓冲区

1MB，可配置

1MB，可配置

1MB，可配置

1MB，可配置

主机接口2

以太网，RS-232(RS-485/422可选)

接口连接器

多达2个SubConn 1500系列金属壳

能量功耗

待机模式

2.5 mW

2.5 mW

2.5mW

2.5mW

收听模式3

5 - 285 mW

5 - 285 mW

5 - 285mW

5 - 285mW

接收模式

<1.3W

<1.3W

<1.3W

<1.3W

传输模式

5.5W，250m
8W，500m
18W，1000m
zui大60W

5.5W，250m
8W，500m
18W，1000m
zui大60W

5.5W，250m
8W，500m
18W，1000m
zui大60W

5.5W，250m
8W，500m
18W，1000m
zui大60W

供电4

外置24V直流电(可选购12V)或选购内置可充电电池

尺寸5

舱室/总长

110x170mm
315 mm

110x170mm
315 mm

110x170mm
315 mm

110x170 mm
315 mm

USBL传感器

130x145 mm

130x145 mm

175x145 mm

175x145 mm

重量

聚甲醛

4790/1090 g

5775/730 g

8500/4230 g

8500/4230 g

铝合金

5500/1800 g

5500/1800 g

9800/5300 g

9800/5300 g

不锈钢

11400/6200 g

13130/6130 g

13640/9540 g

13640/9540 g

钛金属

9900/4900 g

9830/4830 g

13420/8920 g

13420/8920 g

HD2016称重式雨量计的雨量采集面积为400cm2。

多种输出可选：

·RS485带Modbus-RTU或者专有ASCII协议

·SDI-I2

·无电压脉冲触点输出

测量：

固态和液态降水

一分钟雨强

降水总量

降雨历时

TRwS称重雨计产品参数：

MiniWater20手持式旋浆式表面流速仪用于测量河流、湖泊、运河、渠道等地表水的流速。

旋浆式表面流速仪
	MiniWater20 Micro	MiniWater20 Mini
流速测量范围	0.04 -5 m/s 0.05 – 10 m/s	0.02 -5 m/s 0.03 – 10 m/s
流速测量精度	±2.0 % v.E.  ±3.5 % v.M.	±2.0 % v.E.  ±3.0 % v.M.
传感器头部尺寸	ø 11×15 mm	ø 22×28 mm
传感器长度	165 mm	175 mm
线缆长度	5 m	5 m

湿度和温度传感器
	HygroAir20
测量范围	0 ... 99.9% r.h.
精度	+1.8% r.h. at 10 – 90ww% r.h.
重复性	+0.1% r.h.
温度测量范围	-20 to 70°C
精度	±0.3°C at 0 – 40°C
重复性	±0.1°C
Media temperaturer	-40 to +123.8°C
直径	ø 15 mm
线缆长度	1,8 m

ROM加热雨雪量计技术参数：

分辨率：0.1mm、0.2mm、0.25mm、0.5mm

承雨口面积：200 c㎡

总高度：420mm

重量：1.3kg

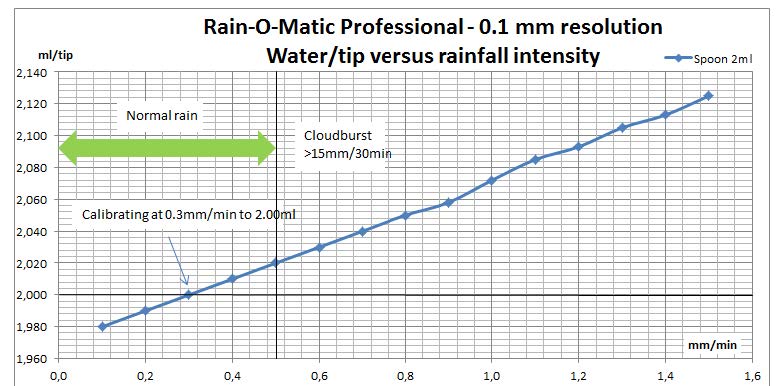

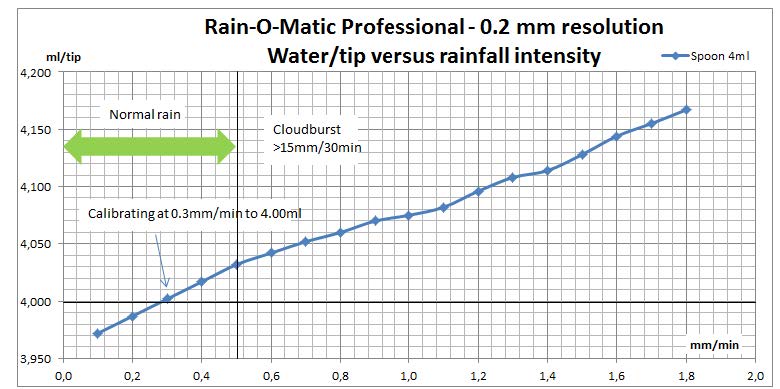

降雨强度分布图：

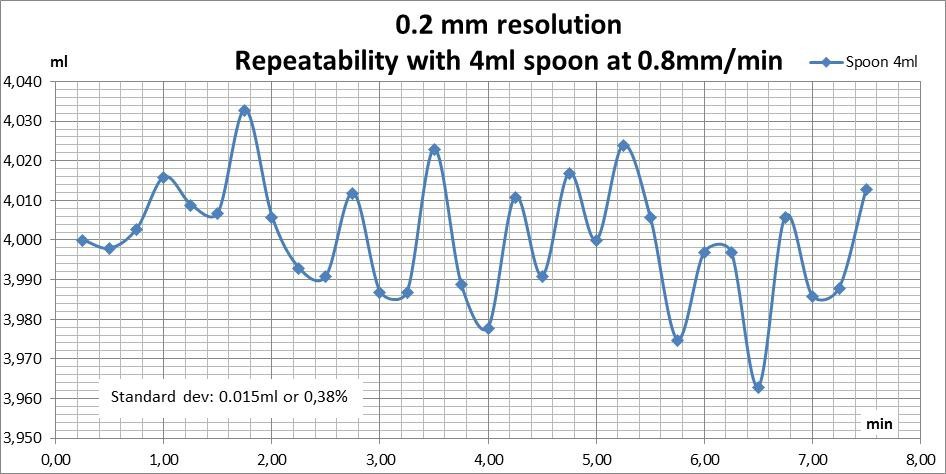

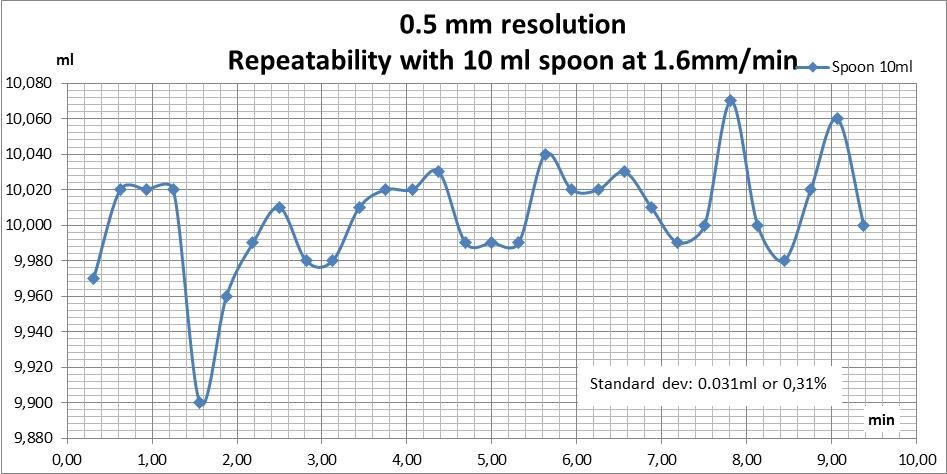

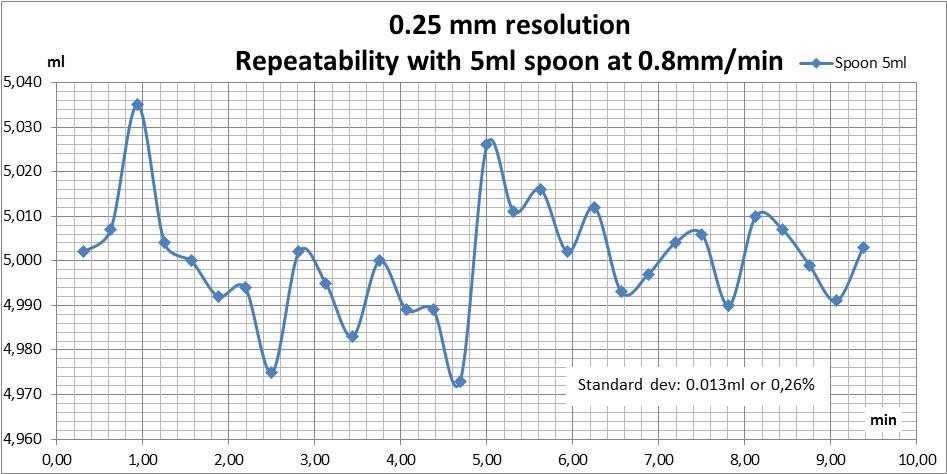

降雨重复性分布图：

<img src="/media/pp/ROM7.jpg" <="" span="">

频率：200khz（波束角为24度）
测深范围：2-260英尺或者0.6-79米
电源：标准的9伏的干电池（间隔十秒的读数可以读500次）
尺寸：7.7*1.7英寸（198*42mm）
重量：300克
颜色：黄色

水中油传感器采用荧光法对水中油的浓度进行测量，通过 LED 光源发射 254nm波长的光照射水体，激发溶解入水中的芳香族碳氢化合物产生特定波长的荧光，即可测得水中油的浓度。各种芳香族碳氢化合物在水中的溶解度由油荧光传感器测量得到，包括：各种芳香族碳氢化合物在水中的溶解度由油荧光传感器测量得到，包括： EPA-PAH（苯、蒽萘萘  及其化合 物）、芳香族碳氢化合（烷烯酚及化合物)、石油 、汽油、煤油、柴油、重质燃料、润滑物等。

叶绿素 （Chlorophyll）传感器采用荧光法对水中 叶绿素体内藻青蛋白 和衍生的蓝进行测量， 通过高能 LED 光源激发下 释放出荧光能量来计算叶绿素的含量。传感器通过 LED 光源发射 470nm波长的光照射水体，激发中叶绿素产生特定波长的荧光，从而测量叶绿素浓度。

蓝藻（ 蓝藻（  blue-green algae）传感器 采用荧光法对水中的蓝藻浓度进行测量，根据蓝藻的光谱吸收特征 ,通过高能 LED 光源照射水体，激发水体中的蓝藻产生特定波长的荧光，从而测量水中叶绿素的浓度。

HSFA700荧光有机物传感器/水中油/叶绿素/蓝藻 功能指标

	水中油	CP 叶绿素 （Chlorophyll）	BA 蓝藻 （blue-green algae）
光源	LED 光源，带抗干扰滤光片
光源波长	254nm	470nm	590nm
吸收光谱波长	360nm	685nm, 20nm 分辨率	655nm，20nm 分辨率
量程	0~50ppb,500ppb(μg/L) 0~500ppb,5000ppb	0~20ppb(μg/L) 0~500ppb(μg/L)	0~20ppb(μg/L) 0~500ppb(μg/L)
灵敏度	0.1ppb	0.02ppb	0.02ppb
最低检测限	0.1ppb	0.02ppb	0.02ppb
传感器材质	316SS，工程朔料；钛合金可选
防护等级	IP68
操作温度	-10~60°C
电源	12V，由变送器 GDC 供给
功耗	200mW
信号输出	4~20mA 或 RS485 传输至变送器 GDC
传感器尺寸	Φ50×220mm
重量	2.5kg

HSA-9连续光谱传感器功能特点：
可测参数：COD、BOD、TOC、硝氮、亚硝氮、O3、H2S、色度、浊度/悬浮物等
多参数在线监测，无需采样和预处理
实时监测，响应迅速
各种干扰自动补偿，确保测量准确
测量光程：2, 5, 10, 20 和 35mm 可选
316L 不锈钢或钛合金，耐腐蚀
传感器本身内置相应参数预标定，也可进行现场校准
整合空气吹扫喷嘴，基本免维护
无需化学试剂，无二次污染

HSA-9连续光谱传感器技术参数：
测量原理：紫外到可见光 200~720nm连续光谱 连续光谱
光源：闪烁氙光源 ，理论寿命 50 年
测量光程：0.5/2/5/20/35mm
分辨率：±0.5% F.S.
精度：±2%
测量 周期：最小 10 s，9999s可调
工作温度：-10~50°C
存储温度：-10~60°C
耐压：10 bar bar
防护等级：>IP68，可潜装
材质：外壳： 316 L不锈钢 ，钛合金可选
          光窗 ：蓝宝石
流速要求：<3m/s 流速过高可能会在测量处造成气泡
自动清洗：3~5 Bar Bar压缩空气， 外夹挂刷或超声波自清洗 清洗周期可调
供电：由 GDC控制器 供电 ，12 VDC VDC，3W
标定校准：常用参数预标定，户也可以根据化验结果现场进行两点或多点标定
机械强度 30N•m 中心负荷，满足绝大多数现场要求

Stalker II SVR手持电波流速仪技术参数：
测速范围：0.10～9.99米/秒
测速精度：±0.03米/秒
测时范围：0～99.9秒
计时精度：0.1秒
波束宽度：12°
微波功率：10毫瓦～25毫瓦，自适应
波束宽度：12°
数据记录：10个流速数据
可拆卸式锂电手柄，正常工作8小时
全防水设计，可浸入水中
智能充电系统，充满自停
显示方式：双排LCD同时显示瞬时流速、平均流速、测量历时、回波强度和流速方向。

S3 SVR电波流速传感器技术指标
测速范围：0.20～18.00米/秒
测速精度：±0.03米/秒
平均时间：0～99秒
数据接口：RS232
供电电压：9～16VDC
工作电流：最大360mA
波束宽度：12°
微波功率：50毫瓦
微波频率：34GHz
最大测程：100米
工作温度：-30～+80℃
外形规格：直径6.7cm  长11.8cm

Klein 5000多波束侧扫声呐介绍：

常规侧扫声呐在每一侧只用一个波束对海底成像。由这类声呐的物理原理决定，方位向分辨率随着距离的增加降低，拖曳速度不能超过 5 节；否则，不能得到 100%的底复盖。由设计方面考虑，以上问题可以通过波束控制与聚焦技术来解决，在每一侧同时生成数个相邻的平行波束。这样一个多波束设计就可以实现高速拖曳，同时可以 100%复盖海底，并且在声呐的最大工作距离上也能得到高分辨的声像。

此类设计概念主要用于军用高分辨侧扫声呐设计，用于高速猎雷。Klein 公司是第一个民用工业厂家，生产多波束侧扫声呐，采用了与军用声呐类似的技术，价格远低于军品。

高速，高分辨的Klein 5000多波束侧扫声呐系统的主要优点为：拖曳速度更高，不损失海底区域复盖；图像分辨率高，与距离无关。因为作业费用与完成特定任务的海上作业时间相关，新型号的 Klein 5000多波束侧扫声呐的测量速度是常规侧扫声呐的两倍以上，因而可以大为降低作业费用。

Klein 5000多波束侧扫声呐系统是 5 波束侧扫声呐，是专门为军事水文及商业应用设计的，满足对海底及海底障碍物高分辨成像的要求，同时还要求拖曳速度高达 10 节，全测绘带宽达 300 米。

Klein 5000多波束侧扫声呐系统产品特点

每侧，每帧，同时多波束

拖曳速度高

动态，数字自动聚焦

非常高的分辨率，100%复盖

与以太局域网上的 PC 显示器连接

Klein 5000多波束侧扫声呐系统技术指标：

拖体

波束数目左舷 5/右舷 5

工作频率 455KHz+/-1%

距离范围 50, 75, 100, 150 米

脉冲长度 50 至 200us

沿航迹分辨率 75m以内：20cm；此后，在最大工作距离 150m，达到最大为：36cm

垂直航迹分辨率 7.5至 30cm

工作航速范围 150 米工作距离时：2-10 节

声呐数字化 16bit／通道

最大工作距离 150米（测绘带宽：300m)

阵长度 120cm(47.2")

拖体长度 194cm(76.4")

拖体直径 15.2cm (6")

重量(空气中) 70kg(155lbs)

标配传感器横摇、纵摇、航向、温度、压力、高度

工作深度标准配置：200 米

外壳不锈钢

体积长 122cm，直径 8.9cm

重量空气中:29kg

标配传感器横摇、纵摇、航向

发射接收处理单元（TPU)

宽 x 高 x 深 19"机架安装 x 13.2cm (5.2") x 54.6cm (21.5")

重 12.7Kg(28lbs)

电源 120 瓦, 包括拖体

导航输入 NMEA 0183

数据输出 100 Base-Tx, 以太局域网

PC 显示／控制单元 Klein工控机，或是用户自备 PC 机

拖缆

类型同轴铠装缆，或双重铠装光纤

选配项偏航速率&高分辨横滚传感器，应答器，条带测深，TPU 防溅壳

Klein 3000代表了数字侧扫声呐成像的最新技术。双频同时作业的实现基础是：新型换能器设计，以及新近为Klein多波束聚焦声呐开发的高分辨电路。Klein 3000数字侧扫声呐的性能及价格是面向商业、公共机构及政府部门。

Klein 3000侧扫声呐特点及优势

先进的信号处理及换能器产生了出众的图像

性能价格比高，价格适当

PC 操作系统工作的KLEIN声呐专用软件SONARPRO®，

体积小，重量轻，设计简捷，易于操作及维护

容易安装在ROV, 及用户的拖体上

拖曳速度高达10节时，满足IHO及NOAA测量标准

拖鱼

频率 100 kHz (132 kHz +/- 1% act.),500 kHz (445 kHz, +/- 1% act.)

发射脉冲单频脉冲, 脉冲宽度25 至 400 μsecs可选

每一频率的脉冲宽度分别控制

波束开角水平 - 0.7 deg. @ 100 kHz,

0.21 deg. @ 500 kHz

垂直 - 40 deg.

波束倾角向下5, 10,15, 20, 25 度，可调

距离范围 15档，25 至1,000 米

最大距离 600m @ 100 kHz; 150m @ 500 kHz

额定深度标准1,500米, 其它为选配

结构不锈钢

标准传感器横摇、纵摇、航向

体积 122 cm长, 8.9 cm 直径

重量空气中29 kg

发射接收处理单元 (TPU)

操作系统 vxWorks® 及用户应用软件

基本硬件 19"机架或是桌面安装t, VME总线结构

输出 100 Base-Tx, Ethernet LAN

导航输入 NMEA 0183

电源 120W @ 120/240 VAC, 50/60 Hz (包括拖体)

接口与所有的主要声呐数据处理器接口

选配项防溅包装

Klein 声呐工作站

基本操作系统 Windows NT®, 2000®, 或是相当的系统

声呐软件 SonarPro®

数据格式可选SDF 或 XTF 或两者兼备

数据存储内置硬盘, CD/DVD-RW

硬件工控机

选项可选防水笔记本

拖缆

同轴缆，Kevlar® 加强缆, 轻缆，双重铠装钢缆，以及光缆接口。所有的缆都在拖体端完全终结。

SonarPro® 软件

由Klein侧扫声呐系统用户开发，为Klein侧扫声呐系统用户服务的软件。工作于Windows NT®, 2000®环境，经过现场多年工作考验。SonarPro® 是一个模块包，具有先进的声呐性能，又易于使用。

SeaView400多波束侧扫声呐介绍：

SeaView400多波束侧扫声呐是利用超声波原理，对海底进行扫描，并实时呈现海底现状的海洋设备，是当前掌握水下环境的必备装置。军用的性能，合理的价格，特点多波束的运用，SeaView400多波束侧扫声呐系统采用最先进的多波束换能器阵，在拖曳速度达到15节时仍可以获得较高的分辨率，该系统使用于高精度的水道测量和军事用途。

SeaView400多波束侧扫声呐技术参数：

型号名称	SeaView 490MD	SeaView 400M	SeaView 400MP
波束数量	3 beams-455kHz 1 beam-900kHz	5 Beams per side	3 Beams per side
频率	455kHz & 900kHz	455kHz	455kHz
脉冲长度	10µsec~600µsec(CW) 100µsec~10ms (Chirp)	10µsec~600µsec(CW) 100µsec~10ms (Chirp)	10µsec~600µsec(CW) 100µsec~10ms (Chirp)
分辨率（横向）	10cm @ 38m 20cm @ 75m 40cm @ 150m	10cm @ 38m 20cm @ 75m 40cm @ 150m	10cm @ 38m 20cm @ 75m 40cm @ 150m
分辨率（垂直）	1.75cm @ 最小脉冲长度	3.5cm @最小脉冲长度	3.5cm @最小脉冲长度
操作范围	最大 150m @ 455kHz, 75m @ 900kHz	最大150m	最大150m
拖曳速度	最大 12 knots	最大15 knots	最大12 knots
操作深度	最大300m (深度可选)	最大 300m (深度可选)	最大 300m (深度可选)
拖鱼传感器	运动、深度、高度计	运动、深度、高度计	运动、深度、高度计
拖缆	带绞车的铠装同轴电缆	带绞车的铠装同轴电缆	凯夫拉尔同轴，带滑环
可选	Depressor	Depressor	Armored Coaxial Cable with Winch, Depressor
尺寸	1,850m(L) x 210mm(D)	1,850mm(L) x 168mm(D)	1,300mm(L) x 138mm(D)
重量	85kg +/-10% (空气中)	85kg +/-10% (空气中)	35kg +/-10% (空气中)

YellowFin侧扫声呐性能参数：

频率：通常为260 kHz/330 kHz/800 kHz
传感器：两侧各一个，下倾20°
传感器波宽： 260 kHz: 2.2°x 75°
330 kHz: 1.8°x 60°
770 kHz: 0.7°x 30°
测程分辨率：测程÷1000
最大作业水深：300m (~1000’)
最长电缆：600m (~2000’)
界面：模拟自动测量记录传导
拖鱼尺寸：114 mm(4.5”)直径x 833 mm(32.8”)长
重量：5.4 kg(12 lbs)空气中 1.8 kg(4 lbs)水中
制造材料：聚亚安酯及6061-T6号铝材
拖鱼涂层：硬质阳极氧化涂层

测量参数：土壤容积含水量
单 位：%（m3/m3）
量 程：0～100%（m3/m3）
精 度：0～100%（m3/m3）范围内为±2%（m3/m3）
测量区域：90%的影响在围绕探测带的直径15cm圆柱型测量载体内
精度漂移量：无
传感器线性离散偏差概率： 1%
稳定时间：通电后约1秒
响应时间：响应在1秒内进入稳定状态

风速量程：0-100 米/秒        精度：±0.3 米/秒
风向量程：360°                   精度：±3°
阀值：螺旋桨 1.0 米/秒 风向标1.1 米/秒
输出：风速 交流正弦信号，每转3个脉冲 ；风向 模拟直流电压
电源：激励电压15 VDC
尺寸和重量：高 37 cm  长 55 cm
螺旋桨 18 cm 直径
传感器重量1.0 kg
运输重量2.3 kg

05106螺旋桨风速风向仪（0-5 VDC 输出）
电源 8-24 VDC；   工作温度-50 to 50°C；   输出信号0-5.00 VDC

005106螺旋桨风速风向仪（4-20 mA 输出）
电源 8-30 VDC；  工作温度-50 to 50° C；   输出信号4-20 mA

产品技术参数
光源： 红外发光二极管
精度： +/- 10% or 3 m
散射角： 42 ° 标称
光源： 红外发光二极管
供电：       110 Vac, 230 VAC or 12 VDC
耗电量： 12 W
加热功率： 24 W
数值量输出： RS232, RS485
模拟量输出： 0-1, 0-5 or 0-10V / 4-20 mA
尺寸： 1041 x 279 x 533 (B x H x D)
重量： 10 kg

WXT531测量参数：降雨量

传感器               类型               范围               准确度               分辨率
水流              Valeport EM         0 – 5m/s       +/-1%读数           0.001m/s
方向              磁通门                 0 – 360°       +/-<1°               0.001°
压力               压阻                  最高500bar    +/-0.01%           0.001%
温度               PRT                   -5 至 +35℃   +/-0.005℃         0.002℃
电导率           感应槽               0 – 80mS/cm  +/-0.01mS/cm     0.002mS/cm
浊度              海点STM            0 – 2000FTU   +/-2%                0.002%
数据采集
连续： 在1、2、4或8HZ时所有传感器定期输出。
突发： 定期采样样式，其中仪器读取一些读数，然后在指定时间范围内睡眠。
内存
MIDAS ECM 电磁海流计配有一个16MB的固态非挥发性FLASH存储器。
电池
内部： 8个C型、1.5V碱性或3.6V锂电池
外部： 9 - 30vDC
功率： 1.7W（采样），<1mW（睡眠）
电池寿命： >100小时的操作（碱性电池）>250小时的操作（锂电池）
连接器： Subconn MCBH10F

MIDAS ECM 电磁海流计物理特征
材料： 钛合金壳体，聚氨酯传感器组件，不锈钢（316）笼
深度额定： 5,000m（钛），500米（乙缩醛）
仪器尺寸： 150毫米直径 x 700毫米长
笼的尺寸： 210毫米直径 x 732毫米长
重量（在笼内） 20公斤（钛），12公斤（缩醛）
运输： 130 x 37 x 32厘米，38公斤（钛），34公斤（缩 醛）
软件
系统附送基于Windows PC 操作系统的DataLog Express软件，用于仪器设置、数据提取和显示。

PS-Light-2气泡水位计测量原理：
水位计将空气通过空气过滤器过滤、净化后，气泵将空气经单向阀压入储气罐中，储气罐中的气体分两路分别向压力控制单元中的压力传感器和通入水下的通气管中输送，当气泵停止吹气时，单向阀闭合，水下通气管口被气体封住。从而形成了一个密闭的连接压力传感器和水下通气管口的空腔。根据压力传递原理可知，在通气管道内的气体达到动态平衡时，水下通气管口所承受的压力经过通气管传递到压力控制单元的压力传感器上，所以，水下通气管口的压力和压力控制单元的压力传感器所承受的压力相等，用此压力值减去大气压力值，即可得到水头的净压值，从而便可得出测量水位值。

PS-Light-2气泡水位计技术参数：
分辨率: 1mm
精度: < 0.1%
测量范围: 0 - 10m, 0 - 20m, 0 - 40m, 0 - 70m
操作温度: -20°C- +50°C
输出: 标准: 0 - 5V, RS232, 可选: USB, RS 485, 0/4...20mA, BCD /Gray-Code
测量监测: 1, 2, 5, 15, 30, 60, 120 or 180 minute(s)by an internal activation in the PS-Light-2 or free programmable.

流速测量
频率：2400kHz
配置：3 声束
声束角：纵向 20°, 横向 25°
声束开角：0.95°
传感器内存：4M

水位测量
频率：600 kHz
范围：0.1-10 m
准确度：± 0.25%,±3 mm
分辨率：0.1 mm

温度传感器
范围：-5℃   to 45ºC
准确度：±0.5ºC
分辨率：0.01º C

通讯
通讯端口：RS-232
波特率：1200-115200bps

电源
电压：10-28VDC
内部电池：18VDC
正常工作功耗：0.13W
待机功耗：0.00025W
最大电流：1A

适用环境
运行温度：-5°℃   to 40℃
贮藏温度：-25℃   to 60℃
探头电缆长度：45m

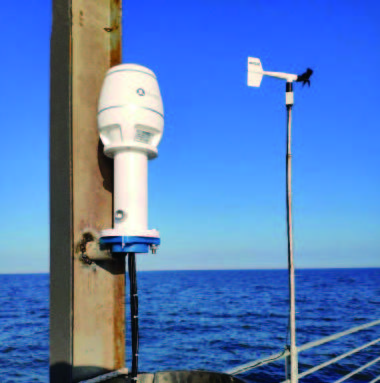

技术指标



雷达传感器

量程：0～15m

分辨率：1mm(全量程)

精度：  ±3mm（0~15m）



内置传感器

定 位：内置GPS定位，定位精度2- 5米，可自动GPS校时

大气压：分辨率0. 1mbar，相对压力精度±0.5mbar

气 温：温度精度±0. 8℃



大容量数据存储，16GB可存储1年以上的采集数据

内置磁性开关，IPX 67防水设计

工作温度：-40 ~ + 80 ℃

电源：系统内置20Ah可充电锂电池组，可外接直流6- 24VDC或者太阳能板

安装接口：法兰安装



数据平台

WEB平台，可浏览，查询历史数据记录，可导出潮位值。

SMC 系列S-108 姿态仪系统利用最新陀螺技术和高精度算法及专利软件技术，为用户提供高质量和性价比最优的姿态测量产品，满足各种工作环境的要求。S -108 标配为三维：涌浪、纵摇、横摇。可测量双轴角度即纵摇和横摇数据及升降涌浪测量。SMC 的陀螺姿态仪采用了先进的陀螺制造技术，为用户提供动态工作环境下，提供高精度、实时测量。高温环境下仍保持稳定的测量性能。SMC 校准软件使得该传感器的安装变得异常简便，用户可以自定义多种参数和配置。

技术特点

高精度横摇、纵摇和高程测量

实时数据

高数据输出率

多种通讯方式（RS232 或RS422 方式）

基于Windows 平台处理软件

多种信号输出协议

紧凑与轻便的设计

低功耗设计

性能指标

纵摇和横摇静态精度 0.02° (RMS)

纵摇和横摇动态精度 0.03° (RMS)

纵摇和横摇分辨率 0.001°

涌浪精度 5 cm or 5%

分辨率 1 cm

范围±10 m

抗震性能 200 g

通讯

校准配置软件所有传感器都随机配备软件，用于工作现场快速安装配置

多种输出语句格式 NMEA 标准格式其他格式出厂时定制

硬件通讯接口 RS422 / RS232

连接头 7 针Amphenol 连接头

物理指标

物理尺寸直径Ø89 (安装底盘直径Ø134ｍｍ) x 高度98 mm

重量 2 公斤

环境参数

工作温度 0°C - + 65°C

供电 9 - 30 VDC

功耗小于5 W

Teledyne Benthos R系列声学释放器:

R系列释放器采用全新的电子体系架构，新的电子体系架构提供了新的功能：电源电压和余下的电量百分比显示，释放器倾角显示。通过释放器明确的状态显示，用户可以获得释放器的完整的工作状态。

甲板控制单元：

Realese it通用甲板单元可控制TeledyneBenthos公司全系水下声学释放器，包括R12K，R2K，R500,865A，866A，867A，875PUB,875TD,875TE等。

优点：

轻量级，高可靠性 通用，适用于所有Teledyne Benthos声学释放器

彩色触摸显示屏用于收发命令

扬声器用于监听声频信号 AC/DC或内部电源

可实时监控释放器状态

USB接口可以连接电脑，下载数据或者升级固件。

	浅水型R500	中浅水型R2K	深水型R12K
深度	500m	2000m	12000m
释放负载	180KG	2000KG	4540KG
测距	2000m	12000m	12000m
倾角范围	0~180°	0~180°	0~180°
寿命	18个月	4年	4年
频率	9-14KHz	9-14KHz	9-14KHz
声源级	167 dB	185 dB	185 dB
重量	空气中：5.9kg 水中：2.1kg	空气中：18kg 水中：13kg	空气中：36kg 水中：28kg
尺寸	长度48cm 直径11.4cm	长度66cm 直径15cm	长度93.7cm 直径16.3cm
材质	PVC	不锈钢	不锈钢

3D FLS前视避碰声呐是最新的前视避碰声呐，3D FLS前视避碰声呐显示船前3维水下海底地形。海底地形潜在的威胁被3D FLS前视避碰声呐真实显示出来。声呐实时显示船前水下情况，并不是渲染为3D图表。
无论船体形状如何，两个可伸缩换能器都能确保完全的前向覆盖。前方的视野在水平平面上为60度，在垂直平面上为90度以上，前视距离可达200米。
根据范围设置，屏幕每1至2秒更新一次。3D FLS前视避碰声呐输出包括HDMI和VGA（S和复合视频和DVI输出可选与转换器棒），用于在宽范围的兼容显示器上的全彩色图片。

特征

5“和10”换能器

实时系统

每1到2秒更新屏幕（取决于范围）

200m前向射程

100米深度范围

200 kHz频率

双伸缩式换能器

多种显示选项

输出：HDMI，VGA

可选输出：S和复合视频和DVI转换器

颜色编码深度

多重显示视野

以太网式传感器连接（最长线缆150米）

波束宽度90度（垂直）

波束宽度60度（水平）

12或24V工作电压

全高清能力

频率：260 kHz
换能器波束宽度（标称）  接收：120°x 20°发射：120°x 20°
有效的水平波束宽度：3°, 1.5°, 0.75°
波束*：    120, 240, 480
分辨率：0.2%量程
最小侦测距离：0.5 m
最大工作水深：3000 m
帧频：高达20帧/s

参数指标：
外壳尺寸：圆球形，上半球透明材质，球体直径25cm
壳体材质：工程塑料
定位方式：GNSS（支持GPS、北斗、GLNASS三星座）
水平定位精度：卫星状态良好 < 2.5米, 具有SBAS差分源情况下优于2米
通讯方式：GPRS、北斗(每条通信数据长度76字节），
回收标志：闪光灯（可远程触发）
定位频率：1秒—12小时@GPRS；2分钟 —12小时@北斗短报文
发送间隔：5秒—12小时@GPRS；2分钟 —12小时@北斗短报文
数据内容：数据信息包含实时时间、位置、速度、设备工作状态等
数据格式：标准NMEA0183格式和KML
电池容量：74Wh
电池续航时间：15天@10分钟采集发送一次；7天@1分钟采集发送一次
工作温度：-5~55℃
选配升级：
A、水温传感器
B、电导率传感器
C、水质传感器
D、铱星通道发送

技术规格：

频率 310 kHz, 675 kHz, or 1 MHz (默认设置)-其他频率可通过可编程软件进行配置 (从 280 kHz 到 1.1 MHz 可调，每次可调5kHz)

换能器束宽 310 kHz: 4o x 40o 675 kHz: 1.8o x 20o 1 MHz: 0.9o x 10o

测距分辨率 1 m - 4 m: 2 mm (0.08") 5 m 以上: 10 mm (0.4")

最小探测范围 150 mm (6")

最大工作深度 1000 m and 3000 m 有效的

电缆最大长度 1000 m （屏蔽双绞线）(RS-485)

数据接口 RS-485 @115.2 kbps的（或RS-232可选）

连接头 侧式, 四针, 防水 (Impulse MCBH-4-MP-SS) 可选直角或者尾部连接头

供电 20 - 36伏直流电 小于5瓦

尺寸规格 (for both depth ratings) 79.4 mm直径 x 182 mm

重量 在空气中 1000 m unit: 1.5 kg (3.3 lbs)；3000 m unit: 2 kg (4.4 lbs)

在水中 1000 m unit: 0.6 kg (1.3 lbs)；3000 m unit: 1.1 kg (2.4 lbs)

材料 1000 m unit: 6061-T6 Aluminum & Polyurethane；3000m unit: Titanium, Polyurethane & 300 series stainless steel

FINISH Hard Anodize

丹麦RESON公司的参考水听器主要设计用于水下声学测量、信号探测以及校准。

RESON 水听器技术参数：

PROTON 5是由美国J.W. Fishers公司生产的第五代质子式磁力仪。是一种高性能微处理机驱动的海洋磁力探测系统。具有1gamma 的灵敏度，是最高可使用灵敏度的拖曳式的磁力仪。2秒的探测循环周期在很强的回波信号下能快速探测出很小的钢质或铁体目标。PROTON 5质子式磁力仪具有三轴消噪音传感器能够不产生船艏误差和盲区并适合全向拖曳。系统是完全数字化并采用5位LCD背景光显示能够在夜间工作。可选配打印机打印永久的磁力读数和目标位置读数。报警信号能够随时提示操作员磁力有变化。也可以使用RS232输出和软件包。拖鱼有极好的流体特性在10节速度下能够流畅的在水下拖曳。对于小目标推荐使用2-3 knot 的拖曳速度。还可配置高度计来测量拖体到海底的精确距离。

PROTON 5质子式磁力仪特点：

低费用、高性能

1 GAMMA 灵敏度

1500英尺探测距离

LCD 显示和目标报警

可选内置打印机

GAMMA 数值打印

LORAN GPS 坐标值打印

RS232 输出

150-1,000 英尺电缆

PROTON 5质子式磁力仪探测范围：

物体                             近距离测量                            远距离测量

1 gal can .............................................................. 2 gamma at 12’

5 gal can .............................................................. 2 gamma at 18’

55 gal can ............................................................ 2 gamma at 45’

Sm. plane ................25 gamma 20’ .................... 2 gamma at 50’

1 ton iron .................40 gamma at 30’ ................ 2 gamma at 80’

6” pipe line ..............200 gamma at 20’.............. 2 gamma at 100’

12” pipe line ............350 gamma at 20’.............. 2 gamma at 175’

Lg. anchor ...............500 gamma at 50’.............. 2 gamma at 200’

Med ship ..............1500 gamma at 100’ ......... 2 gamma at 1000’

Lg. ship ................2000 gamma at 100’ ......... 2 gamma at 1500’

PROTON 5质子式磁力仪技术指标

尺寸/重量:

.拖鱼...................................52’L x 6”Dia ......................... 48 lbs.

.控制箱 ......................... 14”L x 10”W x 6”H ...................... 5 lbs.

.拖缆 ............................. 75”D x 150’-1,000’ ............. 30-200 lbs.

.运输箱 ......................... 59”L x 18”D x 22”H ................... 80 lbs.

.总重量 ......................... 59”L x 18”D x 22”H.............170/320 lbs.

PROTON 5质子式磁力仪性能/描述:

.灵敏度 (可调节) ............................................resolves 1 gamma

.最大探测距离 ............................................................. 1,500 feet

.测量周期 (可调节) ...................................................2-4 seconds

.拖曳速度 .................................................................... 1-10 MPH

.输入电压 (两个汽车电瓶) ................................................ 24 vdc

.功率消耗..........................................................................40 Watt

材料/颜色:

.拖鱼 ...................................................高强度 PVC, 不锈钢/黄色

.控制箱..................................................................... 高强度 /黑色

.电缆................................................................. 8 芯 聚丙烯/黄色

选配

. 内置打印机

. 高度计和软件包.

. 用于深拖的压板Downrigger

单元数目：1-30
最小单元长度： 2 cm
最大单元长度：20 cm
最大剖面深度： 6m
最大底跟踪深度：7m
1st 单元起点：7-50 cm
流速量程：±7.2 m/s
流速精度：±1.0% ±0.2cm/s
流速分辨率：1 mm/s
流量精度： 优于±2%



1.静力式采泥器适用于河口含砂软泥。

2.挖泥斗适用于软泥。

3.箱式采泥器适用于无扰动采样。

单位	英尺或米
深度范围	30,60,120,240,480,800,1500,2400,3000,6000,15000英尺 10,20,40,80,150,300,500,750,1000,2000,5000 m 在所有单位内自动调整范围模式
换挡范围	1英尺的增加幅度为0-450英尺，1米的增加幅度为0-150米
缩放范围	115, 30 ,60 ,120 ,240 ,480英尺 5, 10, 20, 40, 80, 160米
缩放模式	底部缩放、底部锁定缩放、光标缩放 正常数据、缩放数据、
深度分辨率	0.1英尺，0.01米
地层分辨率	300米以上的地层穿透为8cm（取决于底部类型）
深度精确度	0-40m为2.5cm, 40-200m为5.0cm, ＞200m为10.0cm；
声速	或者+/-0.1%声速深度更正 用户可选择1500米/秒，4800英尺/秒； 每1米/秒或1英尺/秒的增幅可调整
地理定位	NMEA 0183，GLL，GGA，RMC，VTG，VHW，HDT 可选波特率（RS-232）4800，9600，19200，38400
打印机输出	接口到TDU串口热敏打印机
浅水作业	＜1米，取决于底层类型
传输率	达20Hz，取决于深度和操作模式
数据文件输出	深度、导航和图形数据都是以ODC格式存储的，标准的SEG-Y 正常的和保存的缩放数据都是像素数据且都能够播放和/或打印。
数据文件播放	文件都能够以正常、快进的速度播放或打印，为便于操作还有缩放和播放滚动条功能。
频率输出	3.5到200KHz
发射频率	4KW（脉冲）
输入功率	10-30v直流，额定功率75W，可选110/220交流电
尺寸	17”深，19”宽及5.25”高
重量	11lbs
环境	0-50℃操作温度，0-95°无凝结

水下推进器型号和技术参数
